Les symboles d'un tableau électrique : que signifient-ils ?

Comprendre un tableau électrique peut sembler intimidant, surtout pour ceux qui ne sont pas familiers avec les divers pictogrammes et sigles utilisés. Ces symboles jouent un rôle crucial dans la sécurité et l'efficacité de l'installation électrique. Dans cet article, nous allons démystifier ces pictogrammes et sigles, expliquer leur importance, et fournir des schémas explicatifs pour vous aider à les reconnaître et les comprendre correctement.

L'importance des pictogrammes et sigles

Sécurité

Les pictogrammes et sigles sur un tableau électrique sont essentiels pour garantir la sécurité des utilisateurs. Ils indiquent les fonctions des différents composants et avertissent des dangers potentiels, réduisant ainsi les risques d'accidents électriques. Selon l'Institut National de Recherche et de Sécurité (INRS), environ 1 000 accidents électriques surviennent chaque année en France, dont plusieurs pourraient être évités grâce à une signalisation adéquate. Par exemple, le symbole de la foudre, qui indique la présence de haute tension, est crucial pour prévenir les électrocutions.

Les pictogrammes de mise en garde, comme celui représentant une main touchant une foudre, signalent un danger électrique imminent et avertissent les techniciens de la nécessité de couper le courant avant toute intervention. De même, les symboles pour les dispositifs de protection, tels que les disjoncteurs différentiels et les parafoudres, sont essentiels pour identifier rapidement les mesures de sécurité en place et pour effectuer les maintenances nécessaires sans risque.

Exemples de pictogrammes de sécurité :

• Haute tension : Indiqué par un symbole de foudre.
• Disjoncteur différentiel : Marqué par un rectangle avec un symbole "Δ" pour signaler la présence d'un dispositif de protection contre les fuites de courant.
• Parafoudre : Représenté par un rectangle avec un symbole de foudre.

Conformité et Réglementation

Comprendre ces symboles est également crucial pour assurer que les installations électriques sont conformes aux normes et réglementations en vigueur. La norme NF C 15-100 en France, par exemple, impose l'utilisation de certains pictogrammes pour standardiser les installations et faciliter leur inspection. Cette norme s'applique à toutes les installations électriques basse tension et vise à assurer la sécurité des personnes et des biens. Le non-respect de ces normes peut entraîner des sanctions et compromettre la sécurité de l'installation.

Norme NF C 15-100 :

• Champ d'application : La norme couvre divers aspects, y compris la disposition des composants, les sections des conducteurs, et la signalisation obligatoire.
• Exigences de signalisation : Elle exige l'utilisation de pictogrammes normalisés pour les dispositifs de protection, les interrupteurs, et les autres composants essentiels du tableau électrique.
• Sanctions et risques : Le non-respect des normes peut entraîner des amendes, des refus de validation des installations par les autorités de contrôle, et des risques accrus d'accidents.

Impact sur les assurances et les inspections

Les compagnies d'assurance et les inspecteurs exigent souvent une documentation claire et une signalisation conforme pour valider la sécurité des installations électriques. Une installation correctement étiquetée et signalée non seulement facilite le travail des techniciens lors des maintenances et des réparations, mais elle est également essentielle pour passer les inspections de conformité sans encombre.

Exigences typiques des assurances :

• Documentation précise : Les assureurs demandent souvent des plans détaillés des installations électriques avec des pictogrammes et des sigles correctement utilisés.
• Inspections régulières : Pour maintenir une police d'assurance, les installations doivent être inspectées régulièrement et les pictogrammes doivent être visibles et compréhensibles.
• Réductions de primes : Certaines compagnies offrent des réductions sur les primes d'assurance pour les installations qui respectent strictement les normes de signalisation et de sécurité.


Quels sont les principaux pictogrammes et sigles d'un tableau électrique ?

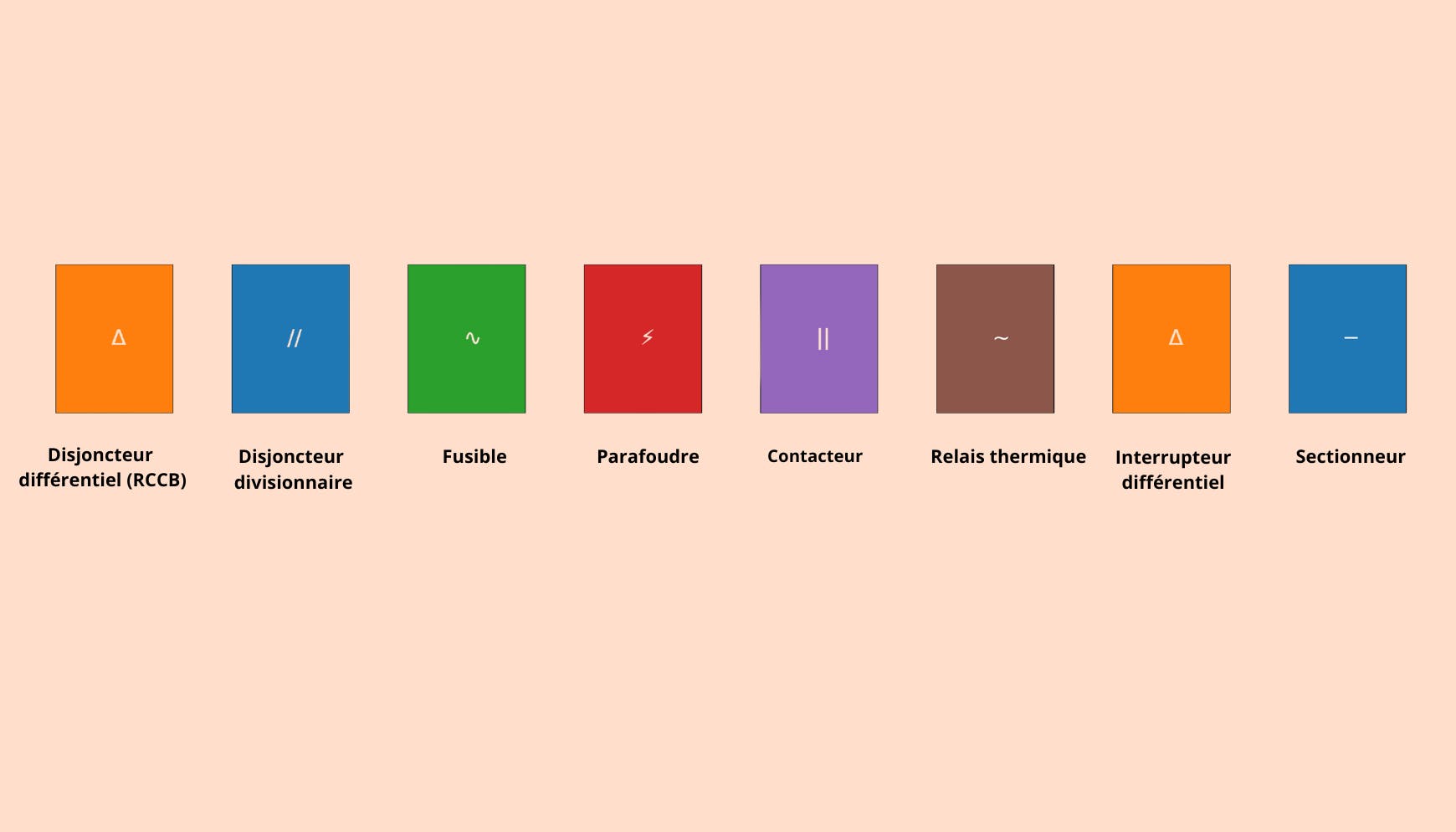

Symboles des disjoncteurs

• Disjoncteur différentiel (RCCB) : Un rectangle avec un symbole de test, souvent marqué "Δ". Ce symbole indique un dispositif qui coupe le courant en cas de fuite de courant, protégeant ainsi les personnes contre les chocs électriques.
• Disjoncteur divisionnaire : Un rectangle avec un symbole représentant une coupure (//). Utilisé pour protéger un circuit spécifique contre les surcharges et les courts-circuits.

Symboles de protection

• Fusible : Un rectangle avec une ligne en zigzag à l'intérieur. Ce symbole indique un dispositif de protection qui fond en cas de surintensité, interrompant ainsi le circuit pour protéger les équipements.
• Parafoudre : Un rectangle avec un symbole de foudre. Utilisé pour protéger les installations électriques contre les surtensions causées par la foudre.

Symboles des appareils de commande

• Contacteur : Deux rectangles parallèles avec une ligne de commande. Utilisé pour commander à distance la mise sous tension ou hors tension d'un circuit.
• Relais thermique : Un rectangle avec une spirale à l'intérieur. Ce symbole représente un dispositif qui protège les moteurs électriques contre la surchauffe.

Autres pictogrammes courants

• Interrupteur différentiel : Un rectangle avec un symbole de test. Utilisé pour détecter les différences de courant entre les conducteurs phase et neutre et couper le circuit en cas de fuite de courant.
• Sectionneur : Un rectangle avec une ligne horizontale. Utilisé pour isoler un circuit ou une partie d'un circuit pour des raisons de maintenance ou de sécurité.

Pourquoi les étiquettes sur un tableau électrique sont-elles importantes ?

Clarté et Organisation

L'utilisation d'étiquettes sur les tableaux électriques permet une identification rapide et précise des différents circuits et composants. Chaque disjoncteur, interrupteur et autre composant doit être clairement étiqueté pour indiquer sa fonction spécifique (ex. : "Cuisine", "Chauffage", "Éclairage extérieur"). Cette pratique est essentielle pour une gestion efficace des installations électriques, particulièrement dans les environnements complexes comme les bâtiments commerciaux ou industriels où un grand nombre de circuits doit être géré.

Avantages de l'étiquetage :

• Identification rapide : Les étiquettes permettent aux techniciens de repérer immédiatement le composant à intervenir, réduisant ainsi le temps de diagnostic et d'intervention.
• Gestion simplifiée : En cas de modifications ou d'extensions du système électrique, les étiquettes facilitent l'intégration de nouveaux composants sans confusion.
• Documentation précise : Un tableau bien étiqueté simplifie la création de schémas électriques détaillés, nécessaires pour les audits et les inspections.

Pour plus d'informations, consultez Legrand - Pourquoi étiqueter vos installations électriques ?.

Sécurité

Les étiquettes contribuent à la sécurité en permettant à quiconque intervient sur le tableau électrique de comprendre rapidement et précisément quels circuits sont affectés. Cela réduit le risque d'erreurs et d'accidents, notamment lors des opérations de maintenance ou de réparation. Selon une étude de l'INRS, une identification claire des circuits peut réduire les accidents liés aux interventions électriques de plus de 30%.

Pour en savoir plus, consultez INRS - Risques électriques : prévention et sécurité.

Conformité

L'étiquetage clair et précis est souvent une exigence des normes de sécurité et des inspections réglementaires. En France, la norme NF C 15-100 recommande l'utilisation d'étiquettes pour faciliter la compréhension et la gestion des tableaux électriques. Le non-respect de ces normes peut entraîner des sanctions et compliquer la validation des installations par les autorités de contrôle.

Exigences normatives :

• Norme NF C 15-100 : Elle impose l'étiquetage des circuits pour garantir une sécurité optimale et une gestion efficace. Les tableaux électriques doivent inclure des étiquettes indiquant clairement les fonctions des disjoncteurs, interrupteurs, et autres composants.
• Inspection et audit : Lors des inspections réglementaires, un tableau correctement étiqueté facilite le travail des inspecteurs et assure la conformité aux normes en vigueur, évitant ainsi les pénalités et les retards dans la mise en service des installations.
• Documentation réglementaire : Les plans électriques doivent inclure des références claires aux étiquettes pour une traçabilité et une transparence totale lors des audits de sécurité.

Conclusion

Les pictogrammes et sigles d'un tableau électrique sont bien plus que de simples symboles ; ils représentent des normes de sécurité cruciales pour les installations électriques. En comprenant et en utilisant ces symboles correctement, vous garantissez non seulement la conformité aux réglementations en vigueur, mais vous contribuez également à la sécurité et à l'efficacité de votre environnement électrique. Que vous soyez un utilisateur domestique ou un professionnel de l'électricité, investir du temps dans la compréhension de ces pictogrammes est une étape essentielle pour minimiser les risques et assurer un fonctionnement optimal de vos installations électriques.
